MongoDBのreplicationを利用してfailoverを検証する

mongodの4インスタンスでレプリケーションを構成し、各インスタンスで障害が発生した場合、どのようにフェイルオーバーするかの動作検証を行います。
votesやpriorityの値を変更して、可用性向上(Primaryインスタンスを選出できるか)を試みています。

OS: amazon-linux-ami/2014.03 (64-bit)
MongoDB: 2.6.4

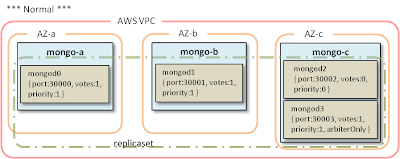

■システム構成概要図


■方針
mongod0/mongo1はアプリケーションと対面するインスタンス。
mongod2はバックアップ用のインスタンス。Priorityの値を0に設定しPrimaryに昇格させない。バックアップ時の計画停止を想定。
mongod3はArbiter固定のインスタンス。
mongo-a/mongo-b/mongo-cの3台のサーバの内、1台に障害が発生してもアプリケーションに対してDBサービス提供が継続できることを目標とする。
さらに、mongod2を計画停止中に他のインスタンスに障害が発生してもPrimaryを選出してサービスが継続できることを目標とする。


■起動用設定ファイル準備
## mongo-aサーバ
[ec2-user@mongo-a ~]$ mkdir /data/mongo_rs/mongod0
[ec2-user@mongo-a ~]$ cat /data/mongo_rs/conf/mongod0.conf
bind_ip=mongo-a
port=30000
dbpath=/data/mongo_rs/mongod0
pidfilepath=/var/run/mongodb/mongod0.pid
logpath=/var/log/mongodb/mongod0.log
logappend=true
fork=true
replSet=rep1
httpinterface=true
[ec2-user@mongo-a ~]$

## mongo-bサーバ
[ec2-user@mongo-b ~]$ mkdir /data/mongo_rs/mongod1
[ec2-user@mongo-b ~]$ cat /data/mongo_rs/conf/mongod1.conf
bind_ip=mongo-b
port=30001
dbpath=/data/mongo_rs/mongod1
pidfilepath=/var/run/mongodb/mongod1.pid
logpath=/var/log/mongodb/mongod1.log
logappend=true
fork=true
replSet=rep1
[ec2-user@mongo-b ~]$
サーバが異なるインスタンスについてはポート番号を変える必要はないが、管理しやすさを考慮してインスタンス番号と合わせてみた。

## mongo-cサーバ
[ec2-user@mongo-c ~]$ mkdir /data/mongo_rs/mongod2
[ec2-user@mongo-c ~]$ mkdir /data/mongo_rs/mongod3
[ec2-user@mongo-c ~]$ cat /data/mongo_rs/conf/mongod2.conf
bind_ip=mongo-c
port=30002
dbpath=/data/mongo_rs/mongod2
pidfilepath=/var/run/mongodb/mongod2.pid
logpath=/var/log/mongodb/mongod2.log
logappend=true
fork=true
replSet=rep1
[ec2-user@mongo-c ~]$ cat /data/mongo_rs/conf/mongod3.conf
bind_ip=mongo-c
port=30003
dbpath=/data/mongo_rs/mongod3
pidfilepath=/var/run/mongodb/mongod3.pid
logpath=/var/log/mongodb/mongod3.log
logappend=true
fork=true
replSet=rep1
[ec2-user@mongo-c ~]$


■起動/停止/ステータス確認スクリプト準備
## 起動用
[ec2-user@mongo-a ~]$ vi start-mongod0.sh
[ec2-user@mongo-a ~]$ cat start-mongod0.sh
sudo mongod --config /data/mongo_rs/conf/mongod0.conf
[ec2-user@mongo-a ~]$ chmod 755 start-mongod0.sh
[ec2-user@mongo-a ~]$
※オフィシャルサイトでは起動前に"ulimit -n 64000"を推奨しているようだが、EC2がしょぼいので今回はパス。

## 停止用
[ec2-user@mongo-a ~]$ vi stop-mongod0.sh
[ec2-user@mongo-a ~]$ cat stop-mongod0.sh
sudo kill -9 `ps -ef | grep mongod0.conf | grep -v grep | awk '{print $2}'`
[ec2-user@mongo-a ~]$ chmod 755 stop-mongod0.sh
[ec2-user@mongo-a ~]$

## 確認用
[ec2-user@mongo-a ~]$ vi mongod-status.sh
[ec2-user@mongo-a ~]$ cat mongod-status.sh
mongo mongo-a:30000 --eval "printjson(rs.status())" | egrep "name|stateStr"
echo ""
mongo mongo-a:30000 --eval "printjson(rs.conf())" | egrep "host|votes|priority|arbiter"
[ec2-user@mongo-a ~]$ chmod 755 mongod-status.sh
[ec2-user@mongo-a ~]$
各サーバに同様のスクリプトを準備。


■mongod起動
[ec2-user@mongo-a ~]$ ./start-mongod0.sh
about to fork child process, waiting until server is ready for connections.
forked process: 1871
child process started successfully, parent exiting
[ec2-user@mongo-a ~]$
同様に各サーバのmongodも起動。


■replication設定
## ReplicaSetの初期化
[ec2-user@mongo-a ~]$ mongo mongo-a:30000
MongoDB shell version: 2.6.4
connecting to: mongo-a:30000/test
> rs.initiate();
{
        "info2" : "no configuration explicitly specified -- making one",
        "me" : "mongo-a:30000",
        "info" : "Config now saved locally.  Should come online in about a minute.",
        "ok" : 1
}
> rs.conf();
{
        "_id" : "rep1",
        "version" : 1,
        "members" : [
                {
                        "_id" : 0,
                        "host" : "mongo-a:30000"
                }
        ]
}
rep1:PRIMARY>

## SecondaryとArbiter追加
rep1:PRIMARY> rs.add( { _id: 1, host: "mongo-b:30001" } )
{ "ok" : 1 }
rep1:PRIMARY> rs.add( { _id: 2, host: "mongo-c:30002", priority: 0, votes: 0 } )
{ "ok" : 1 }
rep1:PRIMARY> rs.add( { _id: 3, host: "mongo-c:30003", arbiterOnly: true } )
{ "ok" : 1 }
rep1:PRIMARY>

## 設定確認
rep1:PRIMARY> rs.conf();
{
        "_id" : "rep1",
        "version" : 4,
        "members" : [
                {
                        "_id" : 0,
                        "host" : "mongo-a:30000"
                },
                {
                        "_id" : 1,
                        "host" : "mongo-b:30001"
                },
                {
                        "_id" : 2,
                        "host" : "mongo-c:30002",
                        "votes" : 0,
                        "priority" : 0
                },
                {
                        "_id" : 3,
                        "host" : "mongo-c:30003",
                        "arbiterOnly" : true
                }
        ]
}
rep1:PRIMARY> rs.status();
{
        "set" : "rep1",
        "date" : ISODate("2014-09-17T07:13:20Z"),
        "myState" : 1,
        "members" : [
                {
                        "_id" : 0,
                        "name" : "mongo-a:30000",
                        "health" : 1,
                        "state" : 1,
                        "stateStr" : "PRIMARY",
                        "uptime" : 592,
                        "optime" : Timestamp(1410937918, 1),
                        "optimeDate" : ISODate("2014-09-17T07:11:58Z"),
                        "electionTime" : Timestamp(1410937614, 1),
                        "electionDate" : ISODate("2014-09-17T07:06:54Z"),
                        "self" : true
                },
                {
                        "_id" : 1,
                        "name" : "mongo-b:30001",
                        "health" : 1,
                        "state" : 2,
                        "stateStr" : "SECONDARY",
                        "uptime" : 103,
                        "optime" : Timestamp(1410937918, 1),
                        "optimeDate" : ISODate("2014-09-17T07:11:58Z"),
                        "lastHeartbeat" : ISODate("2014-09-17T07:13:19Z"),
                        "lastHeartbeatRecv" : ISODate("2014-09-17T07:13:20Z"),
                        "pingMs" : 0,
                        "syncingTo" : "mongo-a:30000"
                },
                {
                        "_id" : 2,
                        "name" : "mongo-c:30002",
                        "health" : 1,
                        "state" : 2,
                        "stateStr" : "SECONDARY",
                        "uptime" : 91,
                        "optime" : Timestamp(1410937918, 1),
                        "optimeDate" : ISODate("2014-09-17T07:11:58Z"),
                        "lastHeartbeat" : ISODate("2014-09-17T07:13:19Z"),
                        "lastHeartbeatRecv" : ISODate("2014-09-17T07:13:19Z"),
                        "pingMs" : 2,
                        "syncingTo" : "mongo-a:30000"
                },
                {
                        "_id" : 3,
                        "name" : "mongo-c:30003",
                        "health" : 1,
                        "state" : 7,
                        "stateStr" : "ARBITER",
                        "uptime" : 82,
                        "lastHeartbeat" : ISODate("2014-09-17T07:13:18Z"),
                        "lastHeartbeatRecv" : ISODate("2014-09-17T07:13:18Z"),
                        "pingMs" : 2
                }
        ],
        "ok" : 1
}
rep1:PRIMARY>
votesとpriorityのdefault値は"1"となる。
default値の場合はrs.conf();のOutputとして表示されない。

## 上記設定の目論見：
mongod2のvotesの値を0にすることで、votesの初期合計値は3となる。
mongod2を含む2インスタンスが停止しても、残りインスタンスのvotesの合計値が2となり、過半数を超える(= 2/3)ため、Primaryが選出される。


◆参考: votesの値を変更
rep1:PRIMARY> cfg = rs.conf();
{
        "_id" : "rep1",
        "version" : 4,
        "members" : [
                {
                        "_id" : 0,
                        "host" : "mongo-a:30000"
                },
                {
                        "_id" : 1,
                        "host" : "mongo-b:30001"
                },
(以下略)
rep1:PRIMARY> cfg.members[1].votes = 0;
0
rep1:PRIMARY>
rep1:PRIMARY> rs.reconfig(cfg);
2014-09-17T16:23:13.386+0900 DBClientCursor::init call() failed
2014-09-17T16:23:13.388+0900 trying reconnect to mongo-a:30000 (10.54.10.90) failed
2014-09-17T16:23:13.388+0900 reconnect mongo-a:30000 (10.54.10.90) ok
reconnected to server after rs command (which is normal)

rep1:SECONDARY> rs.conf();
{
        "_id" : "rep1",
        "version" : 5,
        "members" : [
                {
                        "_id" : 0,
                        "host" : "mongo-a:30000"
                },
                {
                        "_id" : 1,
                        "host" : "mongo-b:30001",
                        "votes" : 0
                },
(以下略)
※エラーメッセージの調査はですね、、、後回し。


◆参考: Replicasetから除外
あらかじめ除外対象のmongod(今回はmongod2とする)を停止しておく
[ec2-user@mongo-c ~]$ ./stop-mongod2.sh
[ec2-user@mongo-c ~]$

rep1:PRIMARY> rs.remove("mongo-c:30002");
2014-09-17T16:29:42.296+0900 DBClientCursor::init call() failed
2014-09-17T16:29:42.297+0900 Error: error doing query: failed at src/mongo/shell/query.js:81
2014-09-17T16:29:42.298+0900 trying reconnect to mongo-a:30000 (10.54.10.90) failed
2014-09-17T16:29:42.298+0900 reconnect mongo-a:30000 (10.54.10.90) ok
rep1:PRIMARY>

[ec2-user@mongo-a ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-b:30001",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30003",
                        "stateStr" : "ARBITER",

                        "host" : "mongo-a:30000"
                        "host" : "mongo-b:30001"
                        "host" : "mongo-c:30003",
                        "arbiterOnly" : true
[ec2-user@mongo-a ~]$

## 再び追加
[ec2-user@mongo-c ~]$ ./start-mongod2.sh
about to fork child process, waiting until server is ready for connections.
forked process: 2723
child process started successfully, parent exiting
[ec2-user@mongo-c ~]$

[ec2-user@mongo-a ~]$ mongo mongo-a:30000
MongoDB shell version: 2.6.4
connecting to: mongo-a:30000/test
rep1:PRIMARY> rs.add( { _id: 2, host: "mongo-c:30002", priority: 0, votes: 0 } )
{ "ok" : 1 }
rep1:PRIMARY>


◆rs関連コマンド
rep1:PRIMARY> rs.help();
        rs.status()                     { replSetGetStatus : 1 } checks repl set status
        rs.initiate()                   { replSetInitiate : null } initiates set with default settings
        rs.initiate(cfg)                { replSetInitiate : cfg } initiates set with configuration cfg
        rs.conf()                       get the current configuration object from local.system.replset
        rs.reconfig(cfg)                updates the configuration of a running replica set with cfg (disconnects)
        rs.add(hostportstr)             add a new member to the set with default attributes (disconnects)
        rs.add(membercfgobj)            add a new member to the set with extra attributes (disconnects)
        rs.addArb(hostportstr)          add a new member which is arbiterOnly:true (disconnects)
        rs.stepDown([secs])             step down as primary (momentarily) (disconnects)
        rs.syncFrom(hostportstr)        make a secondary to sync from the given member
        rs.freeze(secs)                 make a node ineligible to become primary for the time specified
        rs.remove(hostportstr)          remove a host from the replica set (disconnects)
        rs.slaveOk()                    shorthand for db.getMongo().setSlaveOk()

        rs.printReplicationInfo()       check oplog size and time range
        rs.printSlaveReplicationInfo()  check replica set members and replication lag
        db.isMaster()                   check who is primary

        reconfiguration helpers disconnect from the database so the shell will display
        an error, even if the command succeeds.
        see also http://:28017/_replSet for additional diagnostic info
rep1:PRIMARY>


■障害シミュレーション
## 正常時
[ec2-user@mongo-a ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-b:30001",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30002",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30003",
                        "stateStr" : "ARBITER",

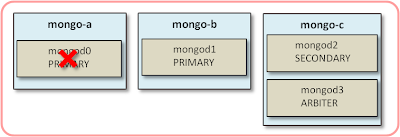

## mongo-aサーバ停止
[ec2-user@mongo-c ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "(not reachable/healthy)",
                        "name" : "mongo-b:30001",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-c:30002",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30003",
                        "stateStr" : "ARBITER",

mongo-bサーバのmongod1インスタンスがPRIMARYに選出される。mongod2インスタンスが選出されないのはpriorityの値を"0"に設定しているから。

## mongo-bサーバ停止
[ec2-user@mongo-a ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-b:30001",
                        "stateStr" : "(not reachable/healthy)",
                        "name" : "mongo-c:30002",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30003",
                        "stateStr" : "ARBITER",


## mongo-cサーバ停止
[ec2-user@mongo-a ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-b:30001",
                        "stateStr" : "SECONDARY",
                        "name" : "mongo-c:30002",
                        "stateStr" : "(not reachable/healthy)",
                        "name" : "mongo-c:30003",
                        "stateStr" : "(not reachable/healthy)",

Default設定のままだと生きているインスタンスが両方とも"SECONDARY"となってしまうが、votesの設定が功を奏し"PRIMARY"を保持できている。

## mongo-cのSecondaryを停止中にmongo-aサーバ停止
[ec2-user@mongo-c ~]$ ./mongod-status.sh
                        "name" : "mongo-a:30000",
                        "stateStr" : "(not reachable/healthy)",
                        "name" : "mongo-b:30001",
                        "stateStr" : "PRIMARY",
                        "name" : "mongo-c:30002",
                        "stateStr" : "(not reachable/healthy)",
                        "name" : "mongo-c:30003",
                        "stateStr" : "ARBITER",

バックアップ用インスタンスであるmongod2を停止中に、運悪く他のインスタンスが落ちても1つなら大丈夫。
以上、全パターン想定どおりとなりました。


■まとめ
## 3インスタンス構成
votes/priority
設定なし(default)		 mongod0
votes:1 priority:1		 mongod1
votes:1 priority:1		 mongod2
votes:1 priority:1
Initial State PRIMARY SECONDARY ARBITER
Failure mongod0 × PRIMARY ARBITER
mongod1 PRIMARY × ARBITER
mongod2 PRIMARY SECONDARY ×

## 4インスタンス構成(1)
votes/priority
設定なし(default)		 mongod0
votes:1 priority:1		 mongod1
votes:1 priority:1		 mongod2
votes:1 priority:1		 mongod3
votes:1 ArbiterOnly
Initial State PRIMARY SECONDARY SECONDARY ARBITER
Failure mongod0 × PRIMARY
(SECONDARY)		 SECONDARY
(PRIMARY)		 ARBITER
mongod1 PRIMARY × SECONDARY ARBITER
mongod2 PRIMARY SECONDARY × ARBITER
mongod3 PRIMARY SECONDARY SECONDARY ×
mongod0,1 × × SECONDARY ARBITER
mongod0,2 × SECONDARY × ARBITER
mongod0,3 × SECONDARY SECONDARY ×
mongod1,2 SECONDARY × × ARBITER
mongod1,3 × × SECONDARY ARBITER
mongod2,3 SECONDARY SECONDARY × ×
votes/priorityがdefault値の場合、同時に2つのインスタンスに障害が発生した場合アウト!!
つまり、mongod2,mongod3が同居しているmongo-cサーバに障害が発生した時点でPrimaryを保持できなくなりサービスを継続できない。

## 4インスタンス構成(2)
votes/priority
カスタマイズ設定		 mongod0
votes:1 priority:1		 mongod1
votes:1 priority:1		 mongod2
votes:0 priority:0		 mongod3
votes:1 ArbiterOnly
Initial State PRIMARY SECONDARY SECONDARY ARBITER
Failure mongod0 × PRIMARY SECONDARY ARBITER
mongod1 PRIMARY × SECONDARY ARBITER
mongod2 PRIMARY SECONDARY × ARBITER
mongod3 PRIMARY SECONDARY SECONDARY ×
mongod0,1 × × SECONDARY ARBITER
mongod0,2 × PRIMARY × ARBITER
mongod0,3 × SECONDARY SECONDARY ×
mongod1,2 PRIMARY × × ARBITER
mongod1,3 × × SECONDARY ARBITER
mongod2,3 PRIMARY SECONDARY × ×
mongod2を計画停止中に他のmongodに障害が発生しても、Primaryを選出できるのでサービス継続可能。


こちらの情報が何かのお役に立てましたら幸いです。
今回はかなり頑張って記載したので、ご利用、転記する場合はコメントいただけるとありがたいです。m(_ _)m
投稿者 時刻:
ラベル: , ,

2 件のコメント:

登録: コメントの投稿 (Atom)
